管形母線的結構特點與技術原理

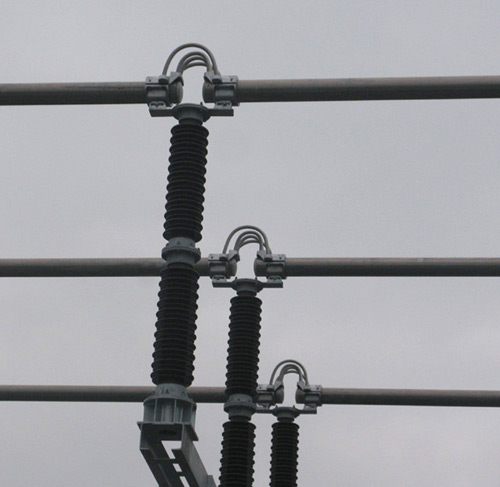

管形母線，顧名思義，其導體呈中空的圓柱形管狀結構。這種獨特的設計是其高性能的關鍵所在。核心導體通常由高純度、高導電率的鋁材或銅材制造而成，以滿足大電流載流的需求。其外表面根據運行環境和絕緣要求，可選擇采用裸露方式（需通過絕緣子支撐固定于安全距離）、覆蓋絕緣材料（如硫化硅橡膠），或整體封裝在密封金屬外殼中形成氣體絕緣管道母線（GIL）。管形導體的幾何構造使其在通以大電流時，能夠顯著減小集膚效應帶來的影響。集膚效應是指交流電流頻率升高時，電流傾向于在導體表面流動的現象，這會導致導體有效截面減小、電阻增大、損耗增加并發熱嚴重。而管形母線因其有效的電流分布特性，與等效截面的實心矩形母線相比，具有更高的載流密度和更低的交流電阻損耗，從而實現了能源的高效傳輸。同時，其中空結構提供了優異的力學性能，特別是在相同截面積下，管狀結構的抗彎強度遠高于扁平結構，這使得母線在長跨距支撐情況下，能有效對抗短路電流產生的巨大電動力和風荷載等外部應力，確保結構穩定。
管形母線的主要優勢分析
管形母線的優越性體現在多個關鍵維度。載流能力卓越：在同等截面下，其允許的持續載流量和動熱穩定電流均優于傳統矩形母線，尤其適用于大電流傳輸需求（可達數千安培乃至更高），為大型電力樞紐提供了堅實的支撐。損耗低，節能高效：優化的電流分布特性使得其交流電阻降低，有效降低了線損，長期運行的經濟效益顯著，對實現“雙碳”目標具有積極意義�？臻g占用少，布局靈活：管形母線可以在較高的空間進行架空布置，其緊湊的圓柱外形相較于復雜的矩形母線排，極大節省了寶貴的空間資源，特別適合在場地受限、布置復雜的區域應用，提升了配電設備的空間利用率�？煽啃愿�，維護量少：其表面光滑且封閉（尤其在絕緣或GIL形式下），不易積灰、積雪，受污染影響小，局部放電風險低，耐候性強，大大減少了污閃等故障概率，運行穩定性極高，且后期維護工作量小、成本低。電暈影響�。涸谳^高電壓等級下，管形母線表面的電場分布比矩形母線更為均勻，尤其是在母線端部和連接處，配合采用合適的均壓環設計，能有效抑制電暈放電的產生，減少可聽噪聲和無線電干擾，優化了運行環境。
管形母線的材質選擇與制造工藝

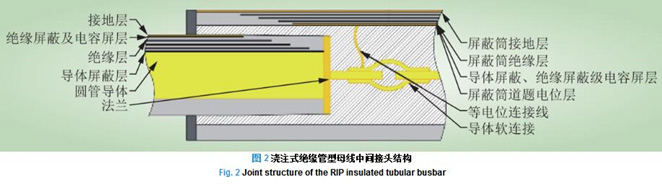

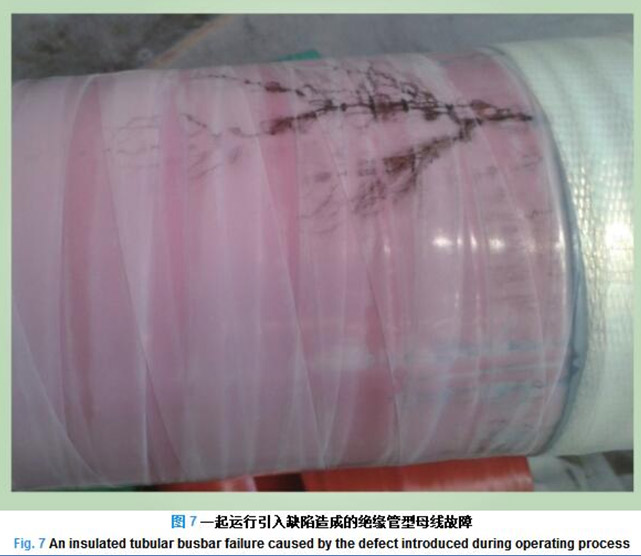

無論何種絕緣形式，確保絕緣材料與管導體的緊密結合、無間隙、無氣泡，以及優異的局部放電性能，是絕緣結構設計的核心目標。
管形母線的典型應用場景與安裝要點
管形母線憑借其優越特性，已在眾多場景中廣泛應用：大型變電站的高、中壓配電裝置：特別是升壓站、降壓站的主變進線、出線以及母聯連接回路，作為主母線使用是其主要戰場。其大載流能力和高可靠性是支撐電網骨架的關鍵。大型發電廠（火電、水電、核電）的廠用電系統：發電機出口至主變或啟動/備用變之間的連接母線，常采用大截面、高絕緣等級的管形母線。大型工業與商業建筑：如數據中心、大型化工廠、鋼鐵廠、鋁冶煉廠等對供電容量、可靠性和空間利用要求極高的場所。新能源場站匯集系統：在大型風電場和光伏電站，用于將分散的發電單元產生的高壓電流匯流至升壓站。城市地下輸電走廊：氣體絕緣管道母線（GIL）特別適用于穿越隧道、河流、人口密集區等環境要求苛刻的城市地下輸電工程，提供安全高效的電力輸送通道。
安裝要點不容忽視：支撐設計：母線支架和絕緣子需滿足抗彎、抗壓強度要求，考慮跨距、地震載荷、短路電流電動力、風載及溫差伸縮的影響。合理設置固定支架和滑動（或?qū)颍┲Ъ埽_保母線軸向熱脹冷縮能自由移動而應力最小。伸縮補償：長距離敷設時，必須在適當位置（如直線段較長處、方向改變處附近）設置母線伸縮節（補償器），以有效吸收因環境溫度變化或負荷電流引起的熱脹冷縮量，防止巨大應力的累積導致結構變形或破壞。金具連接點或軟連接部位也是熱應力的吸收點。連接可靠性：導體段之間的連接（管對管）以及與設備（變壓器、開關柜）的連接至關重要。連接方式可采用焊接（如氬弧焊，需保證焊透、無夾渣）、法蘭螺栓連接或插接式彈性連接，均需確保接觸面平整、清潔、處理良好（如鍍銀、搪錫），并使用足夠數量、足夠扭矩的緊固件，保證接觸電阻低、長期穩定，避免過熱。封閉母線密封性：對于共箱式或GIL，安裝過程中及完成后必須確保密封系統的完整，氣室抽真空、充氣（如SF?）需符合規范要求，并設置壓力監視裝置。接地要求：裸露安裝的母線，其支撐結構（構架）必須有可靠接地。絕緣母線的金屬屏蔽層、包覆母線的接地金屬外殼或GIS/GIL的殼體也必須多點可靠接地。
管形母線的未來發展趨勢
隨著電力需求的持續增長、電網規模的不斷擴大以及對可靠性、智能化、環保要求的日益提高，管形母線技術也在不斷創新和發展：更高電壓等級與大容量化：適應特高壓交直流電網的發展需求，更高額定電壓（如1100kV及以上）和更大傳輸容量（如8000A及以上）的管形母線研發與應用將是重點，尤其在直流輸配電領域需求顯著。智能化與狀態監測集成：集成分布式溫度傳感器（如光纖測溫）、局放在線監測裝置、氣體壓力及微水監測單元等，實時監測母線運行溫度、局部放電、氣體狀態等關鍵參量，實現運行狀態的可視化、故障預警和智能診斷，提升設備的主動防御能力，這也是智慧變電站建設的重要組成部分。新材料與新工藝的應用：探索更高導電率、更高強度的新型鋁合金、銅合金或復合材料；研究更環保、更高導熱性、更耐老化、更低局放性能的絕緣材料（如環保型硅膠、納米改性材料、高溫?zé)崴苄圆牧系龋�；�?yōu)化制造工藝（如連續擠壓、高效焊接、精密成型技術）以提高效率、降低成本、提升質量一致性。環保化與標準化：減少SF?氣體的使用或開發環境友好替代氣體（如干燥空氣、N?、潔凈壓縮空氣或混合氣體絕緣）是封閉母線的重要研究方向。同時，產品設計、制造、試驗和安裝的標準化程度將進一步提高，以促進市場發展和確保產品質量。
